Тем, кто решили собрать свой собственный компьютер с нуля, а не покупать готовый системный блок, полезно будет знать о том, как собрать правильно отдельные элементы в единое работоспособное целое. Представляю вашему вниманию руководство, как собрать компьютер.

Что покупать

Первый шаг купить минимально необходимый набор для запуска компьютера

• корпус
• источник
• материнская плата
• система охлаждения процессора
• оперативная память
• Видеокарта (не всегда требуется дискретная)
• жесткий диск

Необходимо понимать, что все купленные элементы должны иметь совместимость.

При покупке материнской платы и процессора, сокет (проще говоря площадка куда вставляется процессор) на плате и у CPU должен быть одинаковый. Данный параметр всегда указывается в технических характеристиках, например Intel Core i3-4130, имеет сокет LGA1150, его мы можем вполне установить на плату ASRock H81M. Также необходимо учесть разъем для ОЗУ, в момент выхода статьи, самый распространенный DDR3, следовательно, и память нужно покупать DDR3.
Начинаем с корпуса, которое будет “домом” для всех остальных компонентов. После распаковки открутите боковую панель.
Видим готовые отверстия под крепеж системной платы. Все что нужно, «примерить» плату к отверстиям, и закрепить. Отверстий бывает много, так как некоторые корпуса рассчитаны на материнки разных типоразмеров(форм-факторов).

Однако, прежде крепить материнскую плату, нужно на нее установить некоторые элементы.

Установка процессора и системы охлаждения Intel

Открываем процессорный разъем, используя фиксатор, показанный на рисунке. Вещь довольна деликатная, не нужно прилагать больших усилий.

После открытия слота, обратите внимание на процессор. В случае с Intel, есть специальная кромка, а на материнской плате направляющая, которые не дадут вам вставить процессор не правильно. Что существенно упрощает нам жизнь, кто знаком с электроникой, знают как нужно заморачиваться с микросхемами, чтобы их правильно припаять к плате. Направляющих, как правило, на плате нет, только точка в углу микросхемы, показывающая первую ножку.

После установки процессора заканчиваем процедуру, защищая гнездо: закрываем так же, как и открывали раньше.

Следующий важный шаг подключение системы охлаждения.

Кулер часто идет в комплекте с покупаемым процессором, если его нет, то производитель процессора имеет список рекомендуемых к подключению

Обязательно нужно помнить о термопасте. В на некоторых радиаторах уже нанесена термопаста, если ее нет, то нужно нанести
Обратите внимание система охлаждения крепится с помощью четырех защелок.Они должны отлично вставляться в отверстия на плате, по углам рядом с сокетом.

Собственно в отверстия мы его и устанавливаем, и начинаем без большого усилия прижимать, до тех пор пока не услышите четыре щелчка.

Осталось нам только подключить к системе питания вентилятор, на плате разъем обозначается как CPUF AN , к нему и подключаем)

Если вы купили охлаждение отдельно, вы решили что стандартного вам не достаточно. Тогда непременно необходимо будет наносить термопасту. Просто нанесите небольшое количество на центр процессора и размажьте его по всей поверхности, старой кредитной или ненужной пластиковой картой, точно подогнать поверхность процессора и охладителя

Примечание: Покупая систему охлаждения не забудьте отклеить пленку

Установка системы процессором и радиатором — AMD

Рассмотрим, что в случае AMD CPU установка системы охлаждения

В начале разблокируем сокет, потянув за металлическую ручку, непосредственно примыкающую краю

Ножки AMD процессоров располагаются так, что в слот можно вставить только одним способом: как и в случае Intel невозможно установить процессор иначе, чем задумал производитель. Вставили и закрепили.

Затем наносим термопасту…


Совмещаем плоскости процессора и базу систему охлаждения

Способы крепления у кулеров разные, и все они указаны в руководстве, сложностей не должно быть. В нашем случае, рядом с сокетом имеем пластиковую основу с выступами. Металлическое крепление идет в комплекте с охлаждением.

Установка памяти (RAM)

Последний элемент, который мы можем установить на этой фазе – это ОЗУ.
Для этого необходимо найти слоты ОПЕРАТИВНОЙ памяти, расположенные рядом с сокетом процессора.

Перед установкой памяти необходимо проверить руководство по эксплуатации материнской платы, чтобы выяснить в какие слоты устанавливать в первую очередь (если количество модулей меньше четырех). В нашем случае, это синие слоты. Открываем защелки

Вставляем модули должным образом

После установки в слот памяти возвращаем пластиковые защелки в исходное положение

На данном этапе должны получить материнскую плату с процессором, охлаждением и модулями памяти. На некоторое время откладываем все в сторону и переходим к корпусу и блоку питания.

Установка блока питания

Блок питания устанавливаем в нижней части корпуса.

Закрепляем его вентилятором ВНИЗ.

Такое положение обеспечивает ему идеальное условия работы: устройство постоянно имеет доступ к холодному воздуху из-под корпуса и одновременно исключает попадания теплого воздуха, который из него выбрасывается на другие элементы, и ничего дополнительно не греется.
На задней панели корпуса, зафиксируйте адаптер питания, прикручивая четыре болта.

Если блок питания не имеет съемных проводов, то просто мы пропускаем все провода через резиновые втулки на заднюю панель корпуса.
Если же модульная (съемные кабеля), то сначала необходимо подключить необходимые кабели, в том числе питание PCI Express (для видеокарты) и SATA (для носителей данных).

Только теперь весь пучок проводов из блока питания, мы пропускаем через резиновые шланги за лоток с материнской платой.

Установка материнской платы в корпус

Вставляем плату в корпус, в корпусе должно быть специально выделенное место для нее.


Ни ставим никаких прокладок и подкладок, используем только набор идущий в комплекте (болты плюс стойки)


Затем необходимо подключить внешние порты USB, расположенные на передней панели, а также кнопки питания (Power) и сброса (Reset), два индикатора, отображающие активность носителей данных и питания.
Сначала мы ищем разъем подписаный как USB, затем подключаем вилку

А потом найдите пины (JFP1), связанных с кнопками и светодиодами, подключаем их к разъему, согласно маркировке рядом.

Установочные носители (HDD / SSD)

Говоря о креплении жестких дисков, опять же все индивидуально. В нашем случае имеем стойку с пластиковыми салазками. Крепим на эти салазки жесткий диск, и вставляем в стойку.

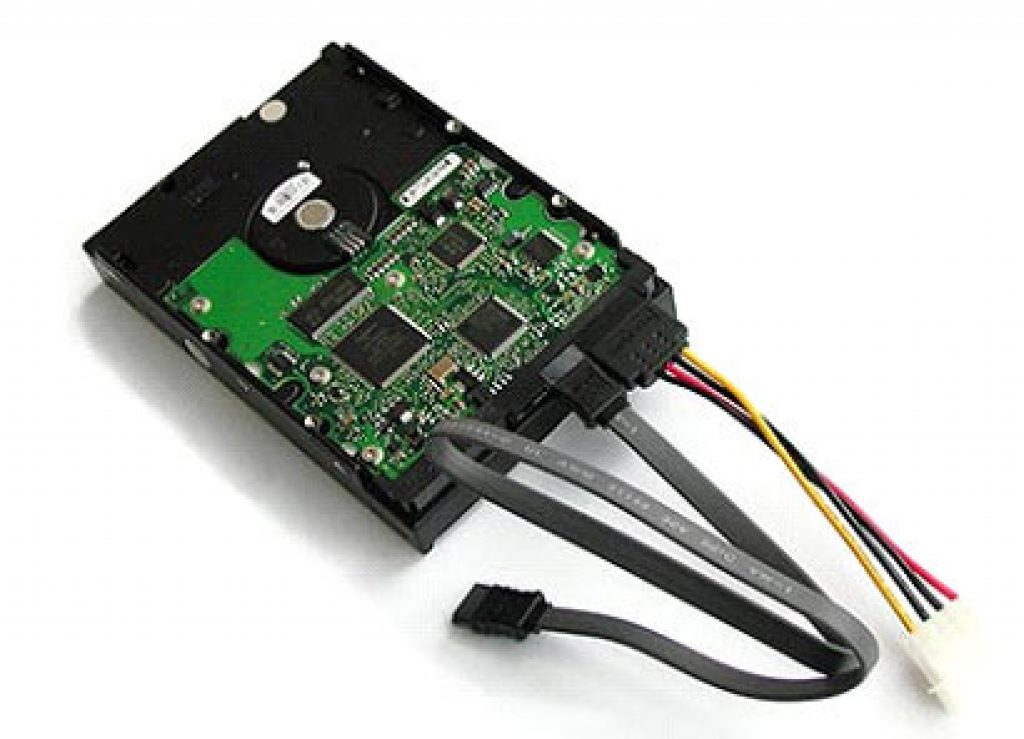

Далее необходимым шагом является подключение носителя/носителей с материнской платой при помощи сигнальных кабелей SATA, а также доведение до них питания.

Для этого найдите на плате маленькие разъемы подписанные как SATA. В инструкции к плате проверяем, какие из них являются самыми быстрыми (SATA 3 — 6 Гб/с), и именно к ним подключаем диск, на который будем ставить систему, особенно если система будет установлена на SSD. Другие носители удовлетворят в полной объеме и более медленная скорость (SATA 2 — 3 Гбит/с).

В первую очередь, подключаем кабель питания, а потом уже сигнальный кабель

Установка видеокарты

Видеокарта-это последний элемент (в рамках базовой конфигурации), который необходимо установить.


Ищите первый свободный порт PCI Express x 16 (синий, ближе к системы охлаждения процессора на фото ниже). Сначала разбираемся пробками. 99% имеющихся в настоящее время видеокарты нуждаются в пространстве, занимаемыми двумя плашками сзади

Как и в случае слотов для модулей памяти, в слоте PCI Express есть небольшие выступы, которые не дадут ошибочно поставить видеокарту. У вас просто нет выбора, вы все сделаете правильно.

Затем закрепляем видео карту.

Подключение питания к материнской плате

Материнская плата питается через два провода. Один из них 24-контактный разъем, показанную на картинке ниже. Расположен на правой стороне платы, рядом с оперативной памятью.

Второй кабель для питания сердце компьютера – процессора. вставляем его в гнездо, расположенное в левом верхнем углу.

Осталось «накормить» нашу видеокарту. В наиболее энергоемких (но мощный) моделях требуются две вилки, видно на снимке.

Перед закрытием корпуса нужно проверить работу кнопки питания,перезагрузки и светодиодный информацию (ту часть, которая говорит вам, что ваш компьютер включен, и другие, которые указывает на активность HDD / SSD).

Итоги

Представления о том, что в сборке что-то чрезвычайно сложное, ошибочное. Действительно нужно не хило постараться, чтобы что-то испортить. Производители оборудования заботятся о удобстве пользователей, вводя физические ограничения: процессор можно вставить в разъем только в одном положении, невозможно подключение разъема питания неправильной стороной, или не к тому разъему. Самое страшное, что может произойти, вы можете забыть о каком-то из кабелей. Но не следует беспокоиться об этом: компьютеру ничего не будет, просто не запуститься до тех пор, пока провода не будут правильно подключены. Удачи!

Классификация оборудования

Для того чтоб не платить больше за не нужные комплектующие в вашей машине, следует сразу определиться, чего вы ожидаете от него получить?

Компьютер для использования дома должен быть таким, на котором можно и детям в игры поиграть и самому фильм после трудового дня посмотреть.

Для данного типа машинки можно подобрать массу вариаций от самого дорогого до самого дешевого. Лишь бы вам понравилось.

Если же нужен инструмент, на котором будет производиться работа с различными документами, а иногда просмотр видео, то это еще проще вариант, не требующий лишних затрат. Это компьютер для офиса.

Самым дорогостоящим и прихотливым является последний тип – компьютер для игры. Он может выполнять множество задач, в зависимости от ресурсов.

Комплектующие в нем всегда самые мощные и самые дорогие. Поэтому такой аппарат может позволить себе не каждый.

Теперь вы в состоянии самостоятельно определить цену, за сколько можно собрать игровой компьютер 2017.

Корпус Frime FC-004B можно приобрести за 1370 рублей. Размерами он не огромен, но поместится все необходимое.

Блок питания в нем, откровенно говоря, слабый, если собирать аппарат посерьезней.

Но для самого бюджетного варианта, потребление энергии которого будет составлять около 100 Вт, такой вариант вполне подойдет. Сборка – Китай.

Для небольшого количества видеоигр, при желании создать самый дешевый компьютер логично будет обратиться к Western Digital WD3200AAJS, который можно купить за 1185 рублей.

Его объем - 320 Гб. Этого будет достаточно для хранения 4-5 игрушек и немного фото и музыкальный папок.

Процессор

В пределах 4900 руб. можно найти .

Это четырехядерный процессор, который устанавливается в платы с сокетом FM2+.

Имеет 4 Мб собственной памяти и работает на частоте 3,1 ГГц.

Конечно это вариант не для суперкомпьютера, но так можно собрать самый недорогой вариант. На нем вы сможете и в игры поиграть и с документами поработать.

TDP равняется 65 Вт – это говорит о том, что блок питания хорошей мощности, а при охлаждении хватит стокового кулера.

Оснащен графической подсистемой ЦП - ГП Radeon R7, которая функционирует на частоте 720 МГц, 8 блоками растеризации, 384 потоковыми процессорами GCN и 24 блоками текстурирования.

При включении типовых конфигураций, GTA V делает сталые 30 FPS.

Этой запчасти вполне достаточно для такой игрушки, как танчики. Конечно, графика будет хромать.

Процессор Celeron G3900 в продаже от 2230 руб.

Характеризуется отличной продуктивностью при доступном бюджете. Имеет 2 Мб памяти и два ядра.

Частота равняется 2,8 ГГц. Этот вариант также хорош тем, что при расходе всего в 35 Вт, он слабо нагревается и достаточно экономичен. Но графика хромает.

Получится всего 30 FPS при самых наименьших установках качества GTA V.

Опять таки, в танчики можно будет играть без особо заметных проблем.

ОЗУ

ОЗУ для AMD. Оптимальным вариантом оперативки для AMD является Team TED34G1600C1101. Цена на рынке от 1630 рублей. Однако, если нигде ее не найдете, можно заменить, например, DDR3 DIMM - не важно какую планку, с объемом памяти в 4 Гб. Это тот нужный объем оперативки, без которого не смогут запуститься игрушки, не будет работать ни одна из офисных программ и не получится нужного веб-серфинга.

ОЗУ для Intel. Самый нормальный выбор для Интел – это Samsung M378A5143EB1-CPB. При цене от 1813 руб., она обладает всеми необходимыми характеристиками для бюджетного варианта сборки. Имеет 4 Гб памяти. Этого будет вполне достаточно для того, что б собрать недорогой игровой компьютер 2017.

Системная плата

Материнская плата не нужно навороченная, поэтому, по умеренной цене как раз для нас.

Системная плата для AMD. Недорогой вариант Asus A68HM-K. Цена начинается от 2952 руб. Есть гнездо для дискретной видеокарты, сокет FM2+ и несколько слотов для ОЗУ DDR3. Для включения тюнера есть также один слот для PCI и один для PCI-E x1. Поддерживает USB 3.0. Существуют разьемы VGA и DV для присоединения к вмонтированной видеокарте и 4 разьема для Это позволяет соединить материнку с новыми мониторами и с теми, которые уже давно служат и устарели.

Системная плата для Intel. MSI H110M PRO-VD за 3510 руб. Вполне подойдет для Интел. Самое главное, что на ней должно присутствовать – эти разьемы DVI и VGA, до которых легко присоединить старые и более новые мониторы. Она так же поддерживает USB 3.0. У нее есть два разъема для DDR4 и несколько PCI-E x1 для подключения остальных элементов. По размерам она подойдет в любой корпус, который сейчас представлен на рынке.

Игровой компьютер за 35 тысяч

Хотя сума в пятнадцать тысяч и не мала, собрать последние новинки 2017 года ей не под силу. Однако можно получить вполне приличный агрегат.

Пускай не все детали будут топовыми, но они качественны и быстродейственны.

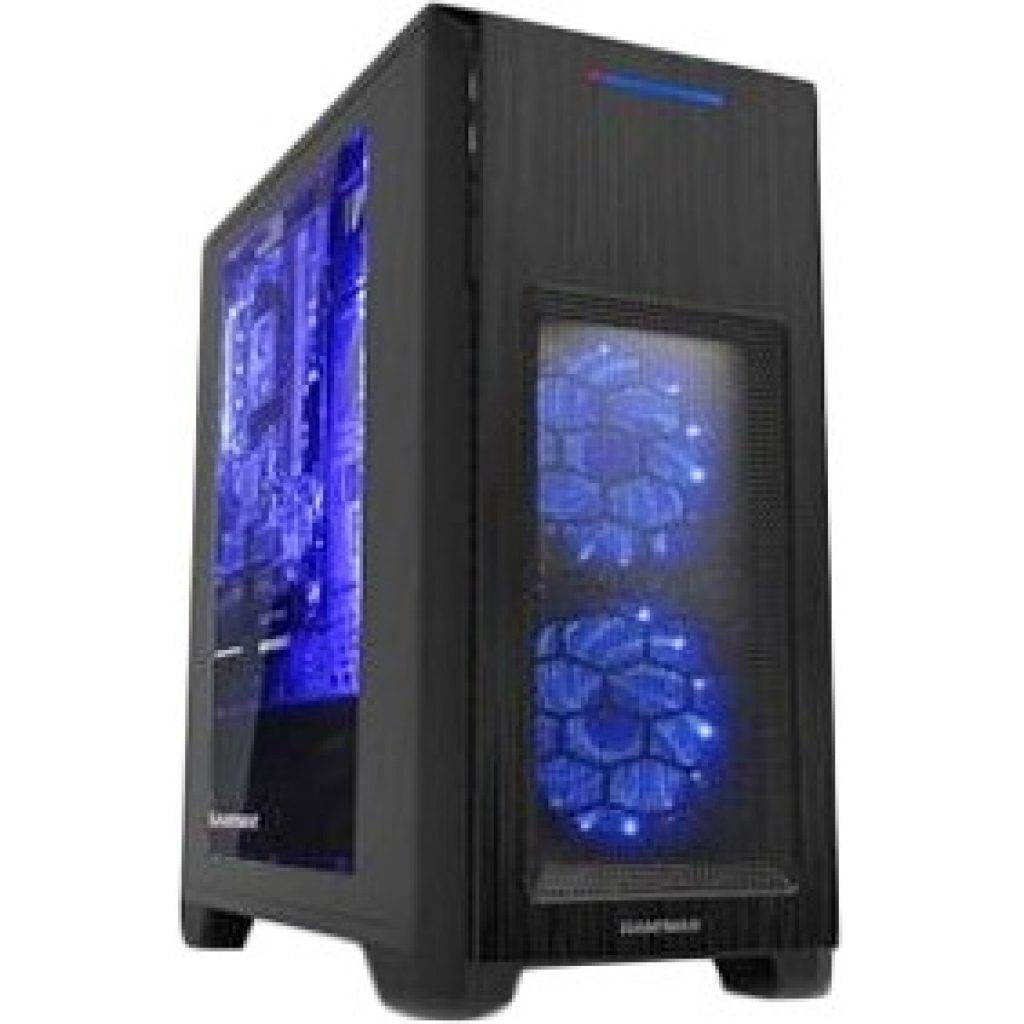

То, на чем можно сэкономить, собирая компьютер 2017 года – это корпус. Возьмите, например, GameMax H603.

Цена в магазинах колеблется от 1630 до 4300 рублей. Качество метала неплохое.

Цена такая, потому что фирма малоизвестна. Одна из стенок прозрачная. За ней располагается вентилятор, который предоставляется в комплекте. Еще можно установить дополнительные системы охлаждения.

Внизу располагается место для блока питания, а сверху – для процессора. Такая расстановка начинки позволяет уберечь блок от перегревания, ведь горячий воздух от процессора на него не попадает.

Кстати, если установить в корпус вентилятор с подсветкой, будет выглядеть довольно стильно.

Процессор

При бюджете в 35 тыс. рублей можно приобрести относительно дешевый процессор фирмы Intel. Производители впервые за десять лет возвратили процессорам поддержку HyperThreading.

Одним из запчастей которые получили, стал Pentium G4560. В эго тело, поселили два ядра. Память становит 3 Мб.

А благодаря встроенной графике Intel HD 610, которая с применением малых настроек, поддерживает абсолютно все .

Теперь не обязательно покупать видеокарту, а немного переждать на той, которая встроена.

Также ко всему этому идет куллер, которого вполне достаточно для охлаждения процессора.

За такой вариант придется выложить от 4500 до 5350 руб.

Оперативная память

Для нормального воспроизведения игрушки достаточно 8 гиг памяти на оперативке. Предлагаю вашему вниманию G. Skill F4-2400C15S-8GNT. Она работает, используя частоту 2400 Мгц.

Ее собственной системы охлаждения вполне достаточно для защиты от перегрева. хорошая и достаточно бюджетная. Купить ее можно по цене от 4140 до 4650 руб.

SSD накопитель

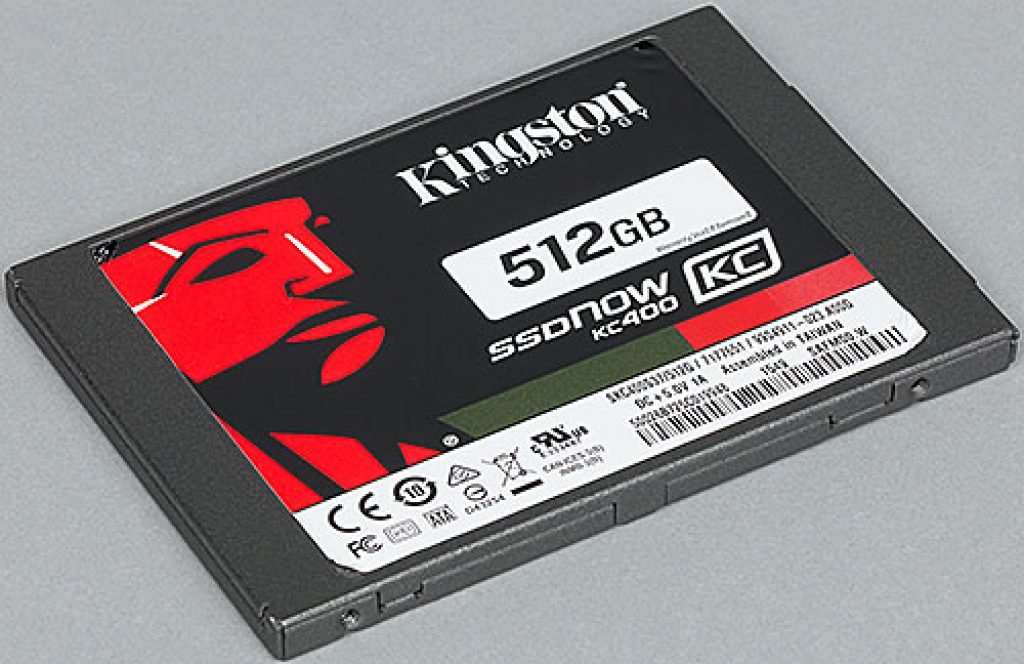

KINGSTONSKC400S37/128G будет уместен для игрового компьютера среднего ценового диапазона. Имеет MLC накопитель.

Частоту записи - 450 Мб, а скорость чтения – 550 Мб. Используется ширина SATA III. Иногда присутствует память TLC.

Этот вариант вполне подойдет для достаточно быстрого функционирования компьютера.

В бюджетном варианте никак не получится обойтись без жесткого диска. Но одно радует, подбирать по параметрам, какой-то особый вариант не требуется.

Можно приобрести абсолютно любой диск, на который накопили достаточное количество денег. Предлагаю HITACHI HDS721010CLA332. Цена - 29 670.

Объем HDD становит 1 000 Гб. Имеется буферная память, размер которой составляет 32 Мб. Поддерживаемый интерфейс SATA 3Gb/s

Видеокарта

За хорошую видеокарту придется выложить относительно немалую сумму. GIGABYTE GEFORCE GTX 1050 TI WINDFORCE OC 4GB – замечательный вариант.

Цена колеблется от 11 630 до 13950. Имеет встроенный видеопроцессор NVIDIA GeForce GTX 1050 TI с частотой работы 1354 МГц.

Объем памяти составляет 4096 Мб. Встроены разъемы для DisplayPort, DVI-D Dual-Link, HDMI, HDMI x2. Поддерживает форматы - NVIDIA G-SYNC, NVIDIA GameWorks.

Работает модель достаточно тихо, не нагревается. Куллер работает в щадящем режиме.

При таком варианте, есть надежда, что карта продержится на рынке несколько лет.

При максимальных настройках игрушки идут просто отлично.

Чипы этого ряда довольно дорогие, но это не бюджетный вариант.

Блок питания

Блок питания нормального качества на рынке IT технологий стоит не меньше 2330 руб. Предлагаемый AEROCOOL VX-400 400W, находится в ценовом диапазоне от 1300 руб. до 1630 руб.

Бытует мнение, что блок питания не слишком важен. Все же, лучше ним не пренебрегать и приобрести этот, среднего ценового диапазона и относительно нормального качества.

Его ресурсы вполне смогут обслуживать вашу машину.

Материнская плата

Для вашего нового игрового компьютера также нужна материнская плата. Замечательно подойдет MSI B250M PRO-VD.

Ее конфигураций достаточно для того, что б аппарат работал слажено. Ценовой диапазон запчасти - от 4650 руб. до 6980 руб. Это считается не дорогой вариант.

Модель имеет шесть USB разъемов, которые выведены сзади. Для того, что б выводить картинки с , которая встроена, есть порт VGA и порт DVI.

Гнездо для мышки и для клавиатуры. Они выполнены в старом образце, для того, что б можно было подключить любую модель.

Есть сокет для таких процессоров, как Kaby Lake или Sky Lake. Для оперативной памяти, также встроены несколько слотов DDR4 .

И того, весь системный блок по цене окажется около 35 000 руб. или 35350 руб. Возможны варианты немного снизить цену. Если не затрагивать основные запчасти, качество воспроизведения не изменится.

Можно немного поэкономить на материнской плате, установив ее параметрами на H110.

Это сбережет около 1400 рублей. Можно вообще обойтись без SSD. Это еще около двух тысяч.

А вот за счет сэкономленных денег можно улучшить видеокарту.

В общем, данный вариант комплектации системного блока наиболее правильный в соотношении цены и качества.

Для людей, которые хотят собрать хорошую машину, при этом, не переплатить. Для задействования в играх и офисных работах, данный набор комплектующих подойдет превосходно.

Собираем мощный игровой компьютер

Если у вас в кармане оказалось лишних 58120 рублей, вы можете позволить создать мощнейшую машину, которая будет радовать прекрасным качеством воспроизводимой картинки и наилучшими комплектующими . Такой агрегат потянет любую игру, будет работать быстро и бесшумно.

Если вы решили собрать мощный игровой компьютер 2017, не постарайтесь сделать его максимально оригинальным во всем. Рассмотрим корпус .

Его ценовой диапазон начинается от 2100 рублей. Это сравнительно дешево и объяснимо тем, что фирма не так известна, как самсунг или тошиба, но зарекомендовала себя, как надежная.

Блок питания в нем предусмотрен в нижней части и отделяется стенкой из железа. Далее расположены два места для жестких дисков.

Потом пространство для SSD размером 2,5 и 3,5. Крепление – безвинтовое.

Благодаря тому, что все находится внизу, горячий воздух, вырабатываемый видеокартой и процессором, не обдувает комплектующие.

Также помогает перегородка. Еще можно установить кулер и это полностью решит проблему перегрева. Немного повыше расположено пространство для HDD, размер которого 2,5″.Предусмотрен винтовой способ крепления.

Также разработчики подумали о местонахождении проводов и определили их под крышку, которая расположена сбоку справа. Они закрепляются там при помощи липучек ремешков.

Для вентилятора придумано целых шесть мест, так что с проблемой обдува вопрос закрыт сразу .

Магазины компьютерной техники пестрят множеством готовых сборок компьютеров, от простеньких офисных вариантов, до действительно мощных машин. Но всегда ли выгоден и оптимален шаг покупки готового системного блока в магазине? К тому же, очень редко можно найти сборку, которая состоит именно из тех модулей, которые вы видите в составе вашего игрового ПК. Если заказывать сборку по своим требованиям в магазине, вы опять же будете ограничены ценами и ассортиментом товаров. Перед многими встает вопрос:

?

Попробуем разобраться в этом вопросе.

Неважно, какая у вас мотивация сейчас: экономия средств, тяга к знаниям и т.п. Устройство компьютера, а также назначение и монтаж его компонентов надо знать, так как со временем, компоненты могут выйти из строя и потребовать замены, либо выйдет новый, более мощный продукт (например видеокарта) и вы захотите произвести замену.

Корпус системного блока

Начинать компоновку стоит с системного блока. Поскольку в игровом компьютере содержится серьезная начинка, которая излучает огромное количество тепла, следует выбирать просторные корпуса с притоком и оттоком воздуха. Существует три типа корпусов, которые характеризуются своими габаритами. Это mini tower , midi tower и big tower . Лучше всего подойдет big tower . Это самый крупный тип корпуса. Как правило, в нем уже размещены система вентиляции и блок питания.

Для тех, кого оттолкнут габариты big tower , можно рассмотреть midi tower – это самый распространенный тип. Здесь будет ощутимо меньше свободного пространства, а также не все современные видеокарты могут поместиться в этот корпус. На это особо следует обратить внимание при подборе компонентов. Наряду с размерами, блоки различаются по форм-фактору, который определяет, в частности, геометрические размеры материнской платы. Различают два основных форм-фактора – ATX и micro ATX . Выбрать стоит – ATX , т.к. на материнской плате этого же форм-фактора, будет больше полезных слотов, разъемов и портов.

Процессор

Сердцем любого компьютера является центральный процессор. Он решает в современных играх множество задач, таких как: организация работы искусственного интеллекта, расчеты физики и освещения в игре и т.д. Основные параметры, на которые нужно равняться при подборе ЦП, это: тактовая частота (в пределах, не менее 2,5 ГГц и до 4 Ггц), количество ядер (в интервале от 4 до 8), размер кэша (в идеале 20 Мб). Также, главной характеристикой процессора, является тип сокета, он будет определять модель материнской платы. Типы сокетов ЦП и материнской платы, обязательно должны совпадать.

При покупке, лучше взять версию box , в нее уже входит, стандартный для сокета, кулер отвода тепла. Установка процессора – это один из самых ответственных моментов при сборке компьютера. Крайне не рекомендуется прикасаться руками к ножкам процессора и контактам на материнской плате, во избежание повреждения электронных компонентов.

Для установки процессора, потребуется открыть замок на сокете. С этим проблем возникнуть не должно, там все интуитивно понятно. На сокете и на процессоре в одном из углов есть закрашенный золотистый треугольник. Для правильной установки, необходимо эти треугольники совместить. Опустить ножки процессора в разъем. Никаких усилий прикладывать не надо, процессор опускается под своим весом. Закрываем замок на сокете – процессор установлен. На процессор устанавливаем радиатор с кулером.

Обязательно, при установке радиатора, необходимо использовать термопасту , которая обеспечивает максимальную передачу тепла от ЦП к радиатору. Пасту следует нанести тонким, равномерным слоем на плоскость радиатора. Далее радиатор закрепляем на материнской плате, через, предусмотренные для этого, отверстия в плате. В отверстия вставляются, до щелчка или с помощью специальных пластиковых замочков, стойки корпуса радиатора. Последний штрих — это подключение питания кулера к разъему CPU_FAN на материнской плате. Процессор устанавливаем после монтажа материнской платы.

Материнская плата

Материнская плата – это центральное звено всей системы. Именно она отвечает за взаимодействие всех компонентов компьютера. Наименование сокетов, начинающихся на AM, FM и S – поддерживают процессоры компании AMD , начинающиеся на LGA – процессоры компании Intel .

Производители, используя в наименовании продукта слово gaming , прямо намекают, что на базе такой платы, можно создать мощную игровую платформу. Такие системы могут похвастаться высокой частотой шины, поддержкой формата оперативной памяти DDR4, работающей в двухканальном режиме, наличие разъемов SATA3, обеспечивающих пропускную способность до 6 Гб/с (что подразумевает использование твердотельных SSD накопителей), могут иметь жидкостную систему охлаждения или фитинги для подключения такой системы. Особенно стоит обратить внимание на частоту шины. Чем выше ее показатель, тем быстрее будет общая производительность системы. Однако, следует учесть, что скорость шин платы и процессора, должна быть сопоставима. Если скорость шины процессора окажется выше скорости, поддерживаемой материнской платой, то такой процессор работать не будет. Желательно, чтобы на устройстве было достаточное количество PCI слотов для подключения дополнительных модулей, таких как: звуковая карта, тв-тюнер и т.п. Также должен иметься слот PCI-E x16 для подключения современных видеокарт.

Монтирование материнской платы несложный, но ответственный момент, она не должна соприкасаться с металлическими частями корпуса системного блока. В комплекте с материнской платой поставляются специальные стойки, которые вкручиваются в стенку системного блока, обеспечивая неприлегание платы, а также ее вентиляцию. На стойки укладывается материнская плата и к ним же прикручивается винтами. Сразу же можно подключить кнопки включения, сброса и спикерфон: PWR-SW – включение, RESET-SW – сброс, SPEAKER – динамик для диагностики. В общем, установка завершена, остается подключить питание.

Блок питания

Многие корпуса системных блоков сейчас продаются с уже вмонтированным блоком питания, что очень удобно, если его характеристики вас полностью устраивают. Если нет, то покупать эти элементы придется раздельно. На какие основные параметры нужно ориентироваться? Основной параметр – это мощность, она должна с запасом перекрывать энергопотребление всех устройств. Для расчета мощности можно использовать специальные программы в интернете. В среднем, для достаточно мощного компьютера, потребуется мощность БП в диапазоне 600 – 1000 Ватт.

Вторым основным параметром является соответствие количества пинов (контактов) в разъемах и количество разъемов, требуемых для питания всех устройств. Например, для питания материнской платы и ЦП нужен 24 пиновый и 8 пиновый разъемы или для питания видеокарты нужен разъем 8 пин + 8 пин . Монтаж блока не составляет труда, он помещается в размеченную область системного блока и крепится на 4 – 5 винтов. Подключение питания материнской платы, процессора, видеокарты и т.д. тоже очень простое, разъемы сконструированы таким образом, что неправильно подключить их нельзя.

Оперативная память

Память формата DDR4 значительно превышает формат DDR3. Пропускная способность памяти способна достигать 25 Гб/с на частоте до 3200 МГц – внушительный показатель. Максимальный объем памяти составляет 128 Гб. При выборе памяти, следует учитывать ограничения, которые устанавливает материнская плата, по частоте и максимальному объему. Оперативную память лучше приобретать в комплекте из двух модулей, тогда они смогут работать в двухканальном режиме. Не рекомендуется устанавливать планки разных частот, т.к. они обе будут работать на наименьшей частоте. Установка модулей – минутное дело. Равномерно надавливаем на ребро до защелкивания замков с двух сторон. Контактная площадка модуля разделена на 2 части асимметрично, поэтому установить неправильно его нельзя.

Накопитель

На смену жестким HDD дискам пришли твердотельные SSD диски, в которых отсутствуют механические части. За счет чего и достигается высокая скорость передачи данных. SSD диски достаточно ощутимо влияют на быстродействие системы. Накопители устанавливаются в специальные отсеки в системном блоке. Подключаются шлейфами с разъемами SATA к блоку питания. Материнская плата должна иметь разъем с поддержкой SATA3 (разъем голубого цвета), чтобы можно было использовать всю скорость обмена данными.

Видеокарта

Графический ускоритель – это именно то, что определяет ваш ПК как игровой. Без него компьютер – это просто мощная вычислительная машина. При выборе ускорителя следует обращать внимание на следующие параметры: видеопроцессор (не менее 1500 шейдерных блоков), тип и частота памяти (GDDR5 с частотой более 3 ГГц), шина (более 256 бит), объем памяти (более 2 Гб), поддержка версии directX 12 (поддерживается ОС Windows 10). Устанавливается карта в разъем PCI-E x16. Надавливается сверху до щелчка пластикового замочка. Предварительно выламывается заглушка в системном блоке для доступа к портам снаружи. Может для надежной фиксации крепиться дополнительным винтом к корпусу блока.

Итог

Запуск таких технологий как SATA 3, DDR4, DirectX12, в сумме, дали значительный прирост в скорости обработки данных, более эффективном использовании мощностей, усложнении графических эффектов. На базе элементов, использующих эти технологии, можно создать мощнейший игровой компьютер. Не отказывайте себе в наслаждении играть в любимые игры, в настройках ультра. Особенно, если вы сделали все это своими руками.

(Visited 759 times, 1 visits today)

За 55 000 рублей можно купить системный блок, который будет с легкостью тянуть все современные игры (WOT, Assassins, GTA 5 и т.д.). При этом можно будет на несколько лет забыть о модернизации. Впрочем, это небезграничная сумма, поэтому к покупке необходимо подходить с умом.

Фото: за 55 000 р. можно выбрать мощный агрегат

Процессор и его охлаждение

Как и в случае бюджетных сборок, начнем мы с процессора, так как это важнейший элемент компьютера. В любой ценовой категории львиная доля пользователей делает выбор между AMD и Intel. Мы настоятельно рекомендует отдать предпочтение второму варианту, ибо такие процессоры значительно производительнее.

Обратите внимание: большая часть моделей AMD серьезно перегревается, поэтому возникает необходимость приобретать солидную систему охлаждения, что влечет за собой дополнительные траты.

Intel немного дороже своего собрата, но бюджет нам позволяет не экономить на этом. При этом не разумно тратить половину средств на i7, ведь если остальное железо будет слабым (в особенности видеокарта), то толку будет мало. Компьютер должен быть сбалансированным.

Если говорить о конкретных моделях, то тут на первый план выходят 4690 и 4670К. Второй процессор (с индексом К) может позволить разогнать систему, что придаст значительной прирост производительности. Для этого нужно приобрести соответствующую материнскую плату, но об этом позже.

Фото: процессор для организации разгона

Отметим его характеристики:

• частота – 3400 МГц;
• чипсет – LGA 1150;
• память – L3 6144 Кб.

Стоит такое устройство порядка 14 тысяч. В результате у нас остается больше 40 000, львиную долю из которых мы потратим на графический акселератор.

Как правило, стандартный кулер не дарует должной мощности. Поэтому существует необходимость его замены. А если вы отдали предпочтение ОЕМ версии, то он вообще отсутствует. Мы можем порекомендовать Deepcool GAMMAXX 300. Стоит такой вентилятор 1 т.р., а главное подходит к нашему сокету.

Фото: его конкурент с радиаторным охлаждением

Материнская плата

Данный элемент должен выбираться исходя из процессора.

Рассмотрим, какие требования должны прилагаться к материнской плате в нашем случае:

• поддержка Socket 1150;
• частота RAM не менее 1600 МГц. Количество слотов должно быть не менее 4. Это позволит в будущем произвести недорогой, но эффективный апгрейд, добавив несколько модулей;
• наличие нескольких портов USB 3.0. Это конечно не обязательно, но некоторые современные устройства работают только на таком стандарте;
• чипсет – серия Z. Она позволяет производить разгон;
• возможность подключение винчестеров SATA со скоростью 6 Гб/с.

На основе этих требований можно выделить потенциальный вариант — MSI Z97 РС Mate. Она поддерживает ОЗУ DDR3 с частотой до 3000 МГц, а также RAID (0-10). В её платформу входит множество различных интерфейсов (USB 3.0, PCI-Е и т.д.).

Фото: описываемая нами материнская плата

Стоит такое устройство порядка пяти тысяч рублей, что для нашего бюджета просто сказочный вариант. Такая «материнка» с лихвой отработает каждую копейку, вложенную в неё. Итого у нас остается примерно 35 000 р.

Оперативная память

Казалось бы, изначально был такой внушительный бюджет, но и даже он уже начинает кончаться. Если учесть покупку мощной видеокарты, блока питания и корпуса, то на ОЗУ мы можем потратить порядка 5 000 р. Впрочем, этой суммы нам вполне хватит.

Что мы можем выбрать? Лучше всего приобрести одну планку объемом 8 Гб.

Её будет достаточно, но при необходимости модернизации можно будет сделать следующее:

• сократить тайминги;
• увеличить вольтаж;
• произвести разгон.

Впрочем, на сегодняшний день 8 Гб оперативной памяти это очень серьезно. Что касается конкретных моделей, то нет необходимости переплачивать за бренд, покупая, к примеру, планку от Samsung. Лучше всего остановить свой выбор на таких производителях как Corsair или Kingston. Частота должна быть 1600 МГц.

Вычитаем из нашего капитала еще 5 000 р., остается 30000 р. Самое время выбирать графический акселератор.

Видео: Как собрать компьютер

Видеокарта

Безусловно, для игр данный элемент имеет колоссальное значение. Именно от него зависит, насколько стабильно будет работать система в сложных ситуациях (особенно при использовании мультиплеера). Проанализировав рынок видеокарт стандарта PCI-Е 16х стоимостью в районе 20 т.р. на первый план выходит GIGABYTE GeForce GTX 970.

Отметим характеристики этого акселератора:

• объем видеопамяти – 4 Гб;
• разрядность шины – 256 бит;
• частота – 7000 МГц;
• частота видеопроцессора – 1178 МГц.

Показатели весьма внушительные. Их с лихвой хватит, чтобы играть на максимальных настройках в любые современные игры. Также можете присмотреть к AMD Radeon R9 290Х. Характеристики у неё такие же за исключением разрядности (512 бит). Однако потребляет такой агрегат 600 Вт, что заставит больше потратиться на БП.

Фото: её более требовательный конкурент

Винчестер

Итак, в нашем бюджете осталось около 10 000 р. Перейдем к покупке жесткого диска. Слишком тратиться на это устройство мы не будем и остановим свое внимание на объеме в 1 Тб. Такого количество памяти с лихвой хватает среднестатистическому пользователю. Стоить будет такое устройство в районе 4 тысяч рублей.

Фото: 1 Терабайт хватит очень надолго

Что касается производителя, то лучшим в соотношении цена – качество выглядит Western. Можно присмотреть к линейке Black или Blue. Также вполне подойдет и модель WD10EFRX. Стоит сказать, что такие жесткие диски позиционируется в качестве серверных. Это говорит об их устойчивости и надежности.

Если не желаете останавливать свой выбор на этом производителе, можете присмотреться к Toshiba или Seagate. Мы приобрели материнскую плату с поддержкой интерфейса SATA со скоростью 6 Гб/с, поэтому такие винты прекрасно впишутся в нашу систему.

Наверняка многие желают обзавестись винчестером SSD. Однако даже такой, казалось бы, солидный бюджет как у нас, этого не позволяет. Вы можете в будущем прикупить его и сделать на него установку Windows. В результате она будет работать значительно быстрее.

Блок питания

Так как мы обзавелись весьма мощной видеокартой и приличным процессором, нам потребуется не менее солидный блок. В нашем случае будет вполне достаточно мощности в 600 Ватт.

Обратите внимание: если вы взяли AMD Radeon R9 290Х (либо что-то подобное), то БП должен быть еще мощнее, так как эта карта сама только потребляет 600 Вт.

Учитывая наш бюджет, можно остановить свой выбор на таких моделях:

1. FSP ATX 600PNR;
2. Hiper ATX M600N;
3. AeroCool Strike-X.

Последний вариант видится наиболее предпочтительным, ибо он обладает сертификатом Bronze уровня, что свидетельствует об его качестве. Стоит такой агрегат около 3000 р.

Корпус

В данном аспекте нет особых предписаний. Главное подходящий форм-фактор, а именно Midi-Tower. В остальном выбирайте на свой вкус. Можно порекомендовать модель Zalman Z3 Plus. Она обладает множеством различных отсеков и портов, а также блоком управления всеми кулерами.

Вот мы и собрали очень мощный компьютер, потратив на него порядка 55 тысяч рублей. Такой агрегат прослужит вам верой и правдой много лет. При этом в ближайшие 3-4 года не будет необходимости производить апгрейд, так как его характеристики весьма солидные. Даже такие игры как Assassins и GTA 5 пойдут без проблем.

• 1. Системный блок – как выбрать комплектующие?
• 2. Установка процессора, оперативной памяти и системы охлаждения.
• 3. Нанесение термопасты на процессор
• 4. Установка материнской платы в корпус
• 5. Подключение органов управления корпуса к материнской плате
• 6. Установка блока питания
• 7. Установка накопителей
• 8. Установка видеокарты
• 9. Прокладка кабелей и завершение работ

Каждый из нас хотя бы раз сталкивался с ситуацией, когда доверившись продавцу-консультанту, выбирал уже готовый персональный компьютер, а через несколько месяцев осознавал, что за те же деньги мог приобрести гораздо более производительный вариант. Для того, чтобы подобная история впредь ни с кем из наших читателей не приключилась, мы подготовили инструкцию о том, как собрать компьютер самому.

Данный процесс на деле оказывается гораздо проще, чем предполагают многие далекие от техники пользователи, но все же имеет ряд нюансов, на которых мы и хотим подробно остановиться в нашем материале. А начнем мы с краткого напоминания о том из чего состоит компьютер и как не ошибиться в выборе комплектующих.

Системный блок – как выбрать комплектующие?

Когда покупатель заходит в магазин компьютерной техники и видит всю широту выбора материнских плат, процессоров, видеокарт и прочих составных частей, ему кажется что для соединения всех этих устройств воедино нужно обладать как минимум докторской степенью в технических науках. Но не все так плохо, производители компьютерного железа позаботились о нас и много лет назад приняли единый стандарт – Advanced Technology Extended, который и унифицирует всю железную начинку компьютера.

Выбор комплектующих – самая сложная задача при сборке ПК, гораздо более трудоемкая, чем само соединение их между собой, но данный материал посвящен как раз последней задаче, а сравнение характеристик видеокарт и процессоров вы сможете найти в наших других публикациях.

Основой всей нашей будущей системы является материнская плата, что следует из ее названия. Она практически не влияет на производительность, но отвечает за исправную работу всех составляющих нашего компьютера.

Весь процесс сборки ПК по сути состоит в подключении комплектующих с помощью разъемов и проводов к плате, а потому предварительно стоит оценить какой бы компьютер вы хотели иметь на выходе и исходя из этого выбрать материнскую плату с тем или иным количеством ячеек для оперативной памяти, подходящим для желаемого процессора сокетом и так далее. Так же важной характеристикой материнской платы является форм-фактор – от него зависит каких габаритов вам понадобится корпус, потому сразу будьте внимательны и приобретая крупную плату формата E-ATX не надейтесь уместить ее в компактный корпус.

Установка процессора, оперативной памяти и системы охлаждения.

Чтобы собрать компьютер на дому, мы предлагаем начать с работы на “открытом стенде”, а не сразу устанавливать ваши комплектующие в корпус, не зная, работает ли система или нет. Процесс выглядит следующим образом: мы подключаем к материнской плате все наши детали, обновляем прошивку платы, устанавливаем операционную систему и тестируем полученную сборку на предмет ошибок и конфликтов. Если они не выявлены, то мы довольные устанавливаем все это в корпус.

Начнем процесс с установки сердца нашего будущего ПК – процессора. Надо помнить, что два лидера рынка производства процессоров – AMD и Intel, принципиально используют разные конструкции сокетов, у первых контактные ножки находятся на процессоре, а вторые предпочли разместить их в гнезде.

Для установки процессора AMD необходимо поднять рычаг из металла, вставить ножки в предусмотренные для них отверстия, а потом вернуть рычаг в исходное положение. Таким образом, мы замкнем контакты процессора с контактами сокета и надежно зафиксируем данное положение.

При установке Intel следует поднять рычаг и прижимную крышку, а после установки процессора проделать эти действия в обратном порядке. И тот и другой тип процессоров стоит устанавливать в строго определенном положении, которое отображено стрелочками на самом процессоре и гнезде материнской платы.

Что касается охлаждения процессора, то нужно помнить, что все они устанавливаются по-разному и единственным разумным действием будет четкое следование инструкциям. Например, AMD питает страсть к крепежу за счет пластиковых проушин, а Intel в принципе не используют подобное конструкторское решение. В целом, большинство процессорных кулеров довольно универсальны, а потому могут работать с чипсетами от обоих компаний, но будьте внимательны при выборе – существуют и модели, лояльные только одному бренду.

Не стоит забывать, что многие кулеры могут быть установлены в двух положениях, от чего зависит через какую стенку будет выходить нагретый воздух – заднюю или верхнюю. Потому перед установкой взвесьте потенции обоих вариантов и вашего корпуса и выберите наиболее продуктивный.

После того, как мы закрепили радиатор и установили на него вентилятор, остается лишь подключить коннектор питания к соответствующему разъему на плате, носящему название CPU_FAN. Более дорогие материнки могут предоставить два подобных разъема, предназначенных сразу для двух кулеров.

Итак, для завершения начальных работ нам остается лишь установить модули оперативной памяти в слоты DIMM. У каждой планки есть защитный ключ, лишающий вас возможности вставить ее не той стороной, также у вас не выйдет вставить память одного типа, например DDR3, в разъем на материнке, для нее не предусмотренный. Таким образом, установка оперативной памяти является наиболее простым процессом в алгоритме по сборке персонального компьютера.

Большинство процессоров имеют двухканальный набор оперативной памяти, а потому рекомендуется вставлять четное число планок. Нужно помнить, что достаточно крупный кулер процессора может перекрывать слоты ОЗУ на некоторых материнских платах, а потому стоит досконально изучить их совместимость, прежде чем приобретать.

Нанесение термопасты на процессор

Многие новички допускают распространенную ошибку и думают, что сборка заключается исключительно в сборке деталей а-ля конструктор. Не менее важным для производительности процессора, чем он сам и система охлаждения является термопаста, которая помогает их тандему демонстрировать максимальные показатели. Как правило, небольшой слой уже нанесен на подошву вентилятора,поэтому при первой сборке делать это не приходится.

Однако в случае ее отсутствия просто добавьте пару капель состава и размажьте их ровным слоем по площади теплораспределительной крышки CPU. Излишки напротив, снизят теплопроводность между процессором и кулером, что негативно скажется на работоспособности компьютера. Если уж вы решили собрать компьютер своими руками, то хотя бы не наносите ему вреда.

Установка материнской платы в корпус

Основной строчкой при выборе корпуса для вас должна стать та, что отвечает за поддерживаемые форм-факторы материнских плат. Далее следуют максимально возможные размеры устанавливаемых компонентов – поверьте, когда настанет время проводки проводов, вы скажите себе спасибо за выбор максимально комфортного корпуса, в котором можно установить все желаемое железо без лишних манипуляций.

Для установки материнской платы сперва нужно прикрутить крепежные гайки с внешней и внутренней резьбой. Как правило, все болты и гайки идут в комплекте с корпусом, они стандартизированы, потому вряд ли вам понадобится искать нечто уникальное для установки своей сборки. Закрепив заглушки и прикрутив гайки можно двигаться дальше.

Подключение органов управления корпуса к материнской плате

Панель стандартного корпуса, как правило, оснащена кнопками включения/выключения, а также USB-портами и разъема для подключения наушников. Как правило, данные интерфейсы расположены внизу материнской платы, а потому находим их и связываем с корпусом.

Набор проводов весьма стандартен:

• PWR_SW отвечает за кнопку включения/выключения;
• RESET_SW активирует клавишу перезагрузки;
• HDD_LED («плюс» и «минус») активирует работу индикатора активности накопителя;
• PWR_LED («плюс» и «минус») отвечает за работу индикатора состояния компьютера.

Установка блока питания

Пришло время установить блок питания и подключить кабеля к материнской плате. Все разъемы имеют ключи, которые воспрепятствуют неверному подключению, потому справится и неопытный пользователь. Каждый разъем говорит за себя, и если на нем написано SATA, то он наверняка предназначен для устройства с тем же интерфейсом.

В последнее время отсек для блока питания располагают в нижней части корпуса для лучшей вентиляции, так что озаботьтесь тем, чтобы длины проводов хватало для комплектующих, расположенных в удаленной от блока части видеокарты. После установки блока протягиваем два основных кабеля – 24пиновый к самой материнке и 8пиновый к процессору. Советуем при приобретении БП сразу приобрести пучок нейлоновых стяжек, чтобы ваш пучок не путался между деталями ПК.

Установка накопителей

Существует несколько форм-факторов накопителей: 2,5 дюймовые, 3,5 дюймовые и твердотельные накопители с разъемом М2. Последние устанавливаются на саму материнскую плату, а вот первые два предварительно нужно инсталлировать в корпус.

Установка накопителя в разъем с салазками занятие столь же простое, как и установка ОЗУ, а потому не будем подробно останавливаться на этом моменте. Остается лишь подвести к ним кабеля от материнской платы и БП, которые имеют разъем SATA.

Если вы хотите установить оптический привод, то алгоритм тот же – закрепляем в отсеке 5,25 дюйма, убираем переднюю заглушку и подводим питание.

Установка видеокарты

Раз уж мы задались целью правильно собрать ПК, то не обойтись без пункта, посвященного видеокарте. Она устанавливается в последнюю очередь и для нее заранее выведены кабели питания. Графический ускоритель нужно установить в самый первый PCI Express x16 порт, но современные видеокарточки занимают два, а то и три слота, потому перекроется доступ к нижестоящему порту.

После данных процедур остается только снять две заглушки, на которые будет выведен радиатор, а также намертво прикрутить видеокарточку к материнской плате и задней крышке корпуса. Количество кабелей питания будет зависеть от мощности видеокарты и в экстремальных случаях вам придется добрать кабелей к БП или использовать переходники.

Прокладка кабелей и завершение работ

Весь список комплектующих объединен в единую систему, а потому настало время навести последние штрихи. Если сборка стандартная, то нужно просто выбрать к чему подключить кулеры: материнке, реобасу или БП. После этого нужно просто аккуратно проложить оставшиеся кабеля и стянуть их нейлоновыми стяжками, а потом и закрыть крышку корпуса.

После этого мы подключаем к системному блоку монитор и прочую периферию, устанавливаем операционную систему и пользуемся новеньким собранным компьютером.

Надеемся, наш материал о том, как самому собрать компьютер поможет вам сэкономить и выбрать наиболее удачное сочетание элементов, не обращая внимания на хитрости продавцов компьютерной техники!
